Multi-Instrument(萬用儀)系統 – 基於電腦的一站式測試方案 信息
Multi-Instrument(萬用儀)
Multi-Instrument(萬用儀)是一款基於電腦的功能強大的多功能虛擬儀器軟體,是集時域、頻域和時頻域分析為一體的專業分析工具。它支援多種硬體,從幾乎所有電腦都配備了的聲卡到專用的ADC(模數轉換)和DAC(數模轉換)硬體,例如美國國家儀器NI的DAQmx卡、虛儀科技的VT DSO數字存儲示波器, 虛儀科技的VT RTA實時頻譜分析儀等。它包括下列儀器和功能:示波器頻譜分析儀信號發生器萬用表以及五個附加軟體模塊:數據記錄儀頻譜3D圖振動計LCR表設備檢測計劃, 所有儀器和功能可同時地、實時地運行。該系統被廣泛應用於教學和培訓、科學研究、音頻和電聲工程、電子和電氣工程、振動分析、醫學診斷、樂器校准等領域。軟體可去:www.virtins.com/MIsetup.exewww.multi-tech.cn/MIsetup.exe免費下載並全功能試用21天。試用期間,可採用電腦聲卡作為ADC(模數轉換)和DAC(數模轉換)硬體。Multi-Instrument

Multi-Instrument(萬用儀)系統

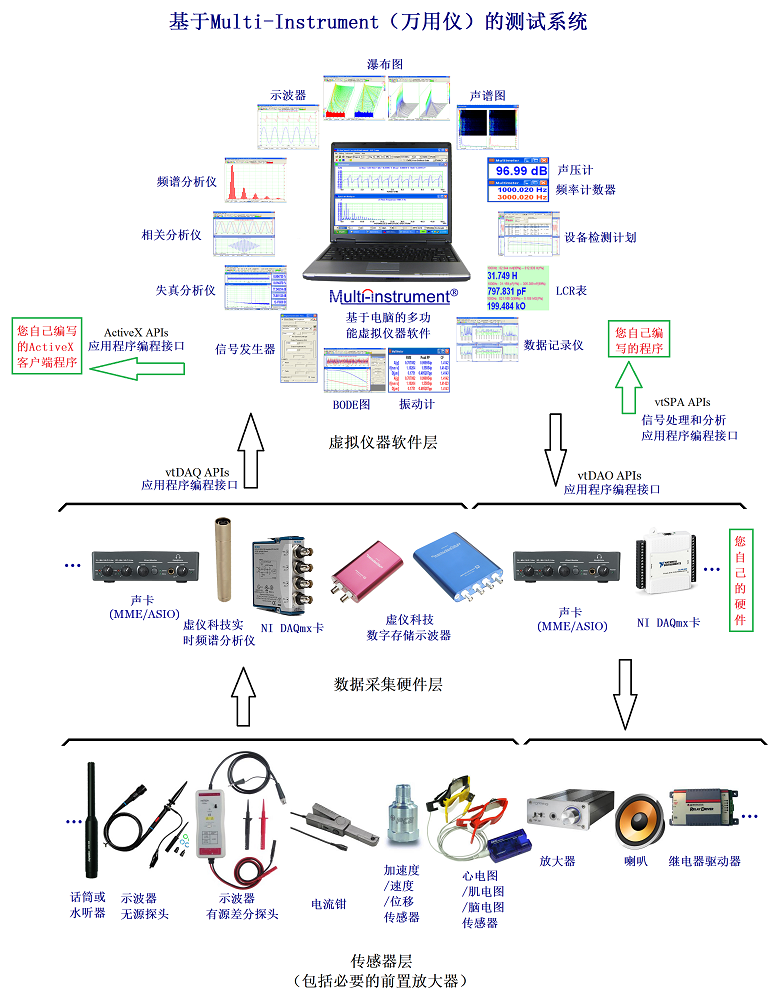

Multi-Instrument(萬用儀)系統由三層組件構成(從前端到后端,如圖):傳感器層、數據採集硬體層和虛擬儀器軟體層(即: Multi-Instrument軟體)。

傳感器層由各類傳感器及其前置放大器(若需要的話)構成。它將物理量轉變為電信號以便送入數據採集硬體層進行量化。傳感器層定義了Multi-Instrument(萬用儀)系統的應用領域。例如,示波器無源探頭示波器有源差分探頭可以用來測量電子(弱)或電氣(強)電壓信號﹔電流鉗可以用來測量電子(弱)或電氣(強)電流信號﹔話筒可以用來測量聲音信號﹔加速度傳感器可以用來測量振動信號﹔心電圖(ECG)傳感器可以用來測量心臟的活動等。傳感器層也包括各種執行器,例如:喇叭等。

數據採集硬體層由數據採集硬體構成,例如:虛儀科技的數字存儲示波器、頻譜分析儀、信號發生器、虛儀科技的實時頻譜分析儀、美國國家儀器NI的NI DAQmx卡、以及聲卡等。它對由傳感器層傳來的電信號進行調理並數字化(模數轉換),然后送入電腦中。數據採集硬體層與傳感器層一起決定了整個系統的測量准確度和精度。數據採集硬體層還可以包括數模轉換器件,以將電腦傳來的數字信息,轉變為模擬信號,以驅動傳感器層的各種執行器,例如:喇叭等。

虛擬儀器軟體層由Multi-Instrument(萬用儀)軟體控制。它定義了整個Multi-Instrument(萬用儀)系統的功能和人機交互界面。

總之,Multi-Instrument(萬用儀)系統功能強大、靈活、支援用戶自定義且性價比高。用戶僅僅通過修改軟體配置而無需編程,即可實現許多隻能通過Labview、Matlab、C++等編程語言編程才能實現的定制軟體的功能。您在測試和監控領域的任何需求都可以通過適當配置的Multi-Instrument(萬用儀)系統來實現。

萬用儀系統


Multi-Instrument(萬用儀)系統的用途


示波器
波形顯示、波形相加、波形相減、波形相乘、李薩育圖、混合信號顯示、長時間信號錄制(數據流模式)、預配的或任意的數字濾波(FFT、FIR、IIR)、半波/全波整流、解調(調幅、調頻、調相)、數字余輝顯示、等效時間採樣、滾動模式等。

頻譜分析儀
幅度譜、倍頻分析(1/1、1/3、1/6、1/12、1/24、1/48、1/96)、頻率補償、頻率加權(A、B、C、ITU-R 468)、峰值保持、線性/指數平均、參數測量(總諧波失真THD、總諧波失真加噪聲THD+N、信噪比SNR、信納比SINAD、噪聲電平、互調失真IMD、帶寬、串擾、峰值檢測、諧波、抖晃率、聲音響度和響度級)、相位譜、自相關/互相關、相干函數、傳遞函數(伯德圖、增益和相位圖、頻率響應)、沖激響應等。支援55種窗函數及窗重疊。

信號發生器
函數/多音/任意波形/猝發/最大長度序列MLS/雙音頻DTMF/音階/白噪聲/粉紅噪聲的發生器、掃頻/掃幅、漸入/漸出、輸出調製、波形回放。支援數據流模式和DDS模式。

萬用表
電壓表、聲壓計(dB、dBA、dBB、dBC)、頻率計、轉速表、計數器、佔空比測量儀、頻率/電壓轉換儀、周期平均/周期有效值、脈寬。

振動計
當採用加速度、速度或位移傳感器時,可進行加速度、速度、位移之間的波形轉換以及各統計數值的顯示。這個功能專門為振動分析設計。

頻譜3D圖
瀑布圖和聲譜圖

數據記錄儀
長時間記錄185個導出參數(DDP)和16個用戶自定義參數(UDDP),包括有效值、峰值頻率、聲壓、轉速、失真等。最多可同時打開8個數據記錄窗口,每個窗口可記錄8個變量。

LCR表
測量電感、電容、電阻或由它們構成的網絡的阻抗。

設備檢測計劃
通過設備檢測計劃工具,您可以自行配置並執行您自己的設備檢測步驟。本工具利用了聲卡(或其它ADC/DAC硬體)能同時進行輸入輸出的特點,來向被測設備(DUT)輸出一個激勵信號,同時採集從被測設備返回的響應信號來進行處理分析。本工具支援生成不同的激勵信號,並能用不同的方法來處理和分析響應信號。可通過一系列的測試步驟來對被測設備進行合格與不合格的檢驗。支持通過串行通訊與外部系統連接。

DDP查看器
它採用一個專門的窗口來顯示一個導出參數(DDP)的數值。字體大小可自由縮放。允許指定該導出參數的高高限、高限、低、低低限以用於報警顯示。最多可打開16個DDP查看器。DDP查看器還可以用來定義並顯示用戶自定義的參數(UDDP)。 UDDP可表示為DDP和先更新的UDDP的函數。數學表達式中可包括常數、DDP、UDDP、數學運算符以及數學函數。

通用功能

傳感器靈敏度

採集到的數據可根據用戶配置的傳感器靈敏度校准到傳感器所檢測的物理量的工程單位上。這與傳統的隻能顯示電壓的示波器非常不同。

圖形操作
支援圖形顯示的放大和滾動,使您能更詳細的了解和研究所採集到的數據,這在每幀數據量很大的情況下尤其重要。本軟體還為每一個窗口提供了一個光標讀數器,用於讀取最靠近光標的實際測量點的XY值。對於頻譜3D圖,光標讀數器支援讀取實際測量點的XYT值。您還可以在每一個窗口內的實際測量數據上放置最多兩個標記點,並顯示其XY值以及兩點間的差數。支援五種圖表類型:連線、離散點、垂直條、直方圖、和階梯線。線寬和圖表顏色可調。可選擇顯示全部數據點(慢)或每一垂直光柵線隻顯示一個數據點(快)。

任何圖表中的數據都可以按文本方式復制到粘貼板中以便粘貼到其它軟體(例如:Microsoft Excel)中作進一步的處理和分析。圖表的圖像也可以按位圖方式復制到粘貼板中以便粘貼到其它軟體(例如:Microsoft Word)中。

參考曲線
每個圖形窗口中每通道可配置最多5條參考曲線。參考曲線可通過復制當前曲線、讀入符合格式的文本文件、或讀入以前存儲的參考曲線來配置。

文件輸入輸出
採集到的數據可保存於WAV波形文件中,或輸出為TXT文本文件。所有的分析結果可以輸出為TXT文本文件。所有的圖形顯示可輸出為BMP位圖文件或直接打印出來。支援長波形文件逐幀手動或自動輸入。任何PCM格式的WAV文件或者符合格式的文本文件都可以輸入到本軟體中進行顯示和分析。信號發生器輸出的信號可按指定的時間長度保存為WAV波形文件或TXT文本文件,在硬盤容量允許的情況下,可存儲多達1000秒的輸出信號。所保存的文件可重新輸入到本軟體中進行顯示和分析,也可供第三方軟體使用。

數據合並和抽取
本軟體還支援不同波形文件的數據合並,並允許從一個波形文件中抽取部分數據另存為一個波形文件。

保存/加載、鎖定/解鎖面板設置
您可將當前的面板設置保存為下次啟動的默認值或保存為一個面板設置文件,以便將來調用。

控件和選項的禁止和允許
圖形用戶界面例如菜單選項、按鈕、選擇框、編輯框等將按上下文禁止或允許,以避免誤操作。

多語言用戶界面
在Windows XP、Vista、7、8及以上的版本下,用戶界面支援多國語言,包括:簡體中文、繁體中文、英文、法文、德文、意大利文、西班牙文、葡萄牙文、俄文、日文和韓文。

軟體定制
Multi-Instrument(萬用儀)提供了以下用戶自定義功能:
1)您可以將常用的面板設置保存為一個面板設置文件。
2)您可以保存一個默認的面板設置文件,以便軟體啟動時自動載入。
3)您可以將經常用到的面板設置文件配置到常用面板設置工具條上,這樣,您隻需點擊常用面板設置工具條上的按鈕即可調入相應的面板設置文件。

二次開發功能
1)本軟體可作為ActiveX自動化服務器,讓其它軟體訪問本軟體向外提供的數據和功能。您可以通過本軟體提供的ActiveX自動化服務器接口,將Multi-Instrument無縫集成到您自己開發的軟體中。請參考:Multi-Instrument Automation Server InterfacesMulti-Instrument Automation Server Interfaces

2.您可以利用本軟體所提供的符合vtDAQ和vtDAO標准的接口DLL,作為連接您自己的軟體與聲卡、NI DAQmx卡、VT DSOs等硬體的接口。由於所有這些設備都兼容vtDAQ和vtDAO接口標准,您隻需要開發一次接口代碼,您的程序將支援所有這些設備。您也可以開發您自己的符合vtDAQ和vtDAO標准的DLLs來讓Multi-Instrument與您的硬體連接。請參考:vtDAQ and vtDAO Interfaces. vtDAQ and vtDAO Interfaces

3.虛儀科技開發的信號處理與分析應用程序接口(vtSPA)提供了一整套通用的APIs,可用於數據的處理與分析,其中包括了一些由虛儀科技獨創的功能和算法。請參考:Signal Processing and Analysis (vtSPA) Interfaces Signal Processing and Analysis Interfaces
>>詳情

第二代虛擬示波器和信號發生器

第二代USB虛擬示波器和信號發生器內置了虛儀科技獨創的基於硬體的DSP(數字信號處理)算法,在不增加硬體成本的前提下,大大地提高了產品的性能和功能。 它與Multi-Instrument(萬用儀)軟體配合后,可將任何一台台式電腦、手提電腦或平板電腦轉變為威力強大的示波器、頻譜分析儀、萬用表、 數據記錄儀和信號發生器等儀器,所有儀器可同時運行。

與第一代USB虛擬示波器以及其他公司生產的虛擬示波器相比,有以下優點:
1)示波器的基於硬體DSP的位分辨率增強
2)示波器的數據流模式
3)示波器的數字觸發和觸發頻率抑制
4)示波器的余輝模式
5)外觸發信號輸入通道作為數字輸入通道
6)頻譜分析儀的抗混濾波器
7)信號發生器的DDS和數據流模式
8)信號發生器的DDS插值算法
9)數據採集和數據輸出可同時進行
10)校准和重新校准
11)可升級的軟體、固件和基於硬體的DSP算法
>>詳情

實時頻譜分析儀
實時分析儀(RTA)是在禮堂、家庭影院和汽車內安裝音響系統的電聲工程師的必備工具。它用來實時測量在一個受限制的空間內安裝的音響系統的頻率響應,這包括了音響系統本身的頻率響應和所有的環境影響,例如:共鳴、相干相加、相干相消等。然后通過調節頻率均衡器來構建一個相反的頻率響應,最終使總的頻率響應平坦或者合符聽眾的偏好。通常採用粉紅噪聲作為測試信號,頻譜分析儀則設置為倍頻分析模式。

VT RTA-168 是基於電腦的USB實時音頻分析儀、聲級計、失真分析儀、極性測試儀…。它可以提供一個常規RTA的所有功能,例如測量頻率響應和聲級。由於當今電腦強大的計算能力,它比常規RTA的分辨率更細和准確度更高。而且,它能測量各種類型的失真並具有常規RTA通常不具備的許多功能。
>>詳情
關於我們
我們致力於提供最先進且價格實惠的高品質的電腦虛擬儀器產品,以及無與倫比的技術支援。

聯系我們
通過在線聊天、電郵或電話聯系我們。

用戶評價
“在這個領域你們肯定是最有創新性的,祝賀!” -Kiran Schmidt博士   >>詳情

媒體刊載
我們的產品已被世界上多個著名電子類報刊雜志評測、推介和提到。

線上訂購
您可以在這裡訂購我們所有的產品,您也可以從各產品頁上訂購。如果您需要辦理正式的採購手續,請與我們聯系。

常見問題解答
您可以在這裡找到最常見的問題解答。

軟體注冊
您可以注冊、重新注冊、轉移、升級軟體使用許可証。許可証是永久的,同級軟體升級終身免費

硬體遠程升級
硬體遠程升級是用來升級與硬體相連的軟體使用許可証的級別。這裡所指的硬體包括硬匙(加密匙)和任何由虛儀科技生產的模數轉換和數模轉換硬體。

下載
您可以下載軟體、文檔以及發行說明

論壇
您可以討論任何與測試有關的話題。

應用
您可以找到一系列的應用文章、幻燈片、視頻。

可被適當配置的萬用儀系統替代的傳統儀器列表:
1) 示波器
2) 頻譜分析儀
3) 信號發生器
4) 萬用表
5) 振動計
6) 瀑布圖
7) 聲譜圖
8) 數據記錄儀
9) LCR表
10) 自動測試設備
11) 音頻分析儀
12) 實時分析儀
13) 聲壓計
14) 音頻頻譜分析儀
15) 失真分析儀
16) 噪聲分析儀
17) 任意波形發生器
18) 動態信號分析儀
19) 倍頻分析儀
20) 粉紅噪聲發生器
21) 噪聲發生器
22) 最大長度序列發生器
23) 實時聲音分析儀
24) 實時音頻分析儀
25) DUT分析儀
26) 電能分析儀
27) 諧波分析儀
28) 沖擊分析儀
29) 網絡分析儀
30) 轉速計
31) 相關分析儀
32) 頻率計
33) 邏輯分析儀
34) 功率計
35) 佔空比測試儀
36) 信號分析儀
37) 聲卡示波器
38) 聲卡頻譜分析儀
39) 聲卡信號發生器
40) FFT分析儀
...
